18650内部结构拆卸破解图

时间: 2018-11-12 11:52 浏览次数：

18650锂离子电池简介： 18650是锂离子电池的鼻祖--日本SONY公司当年为了节省成本而定下的一种标准性的锂离子电池型号，其中18表示直径为18mm，65表示长度为65mm，0表示为圆柱形电池。

18650锂离子电池简介：

18650是锂离子电池的鼻祖--日本SONY公司当年为了节省成本而定下的一种标准性的锂离子电池型号，其中18表示直径为18mm，65表示长度为65mm，0表示为圆柱形电池。

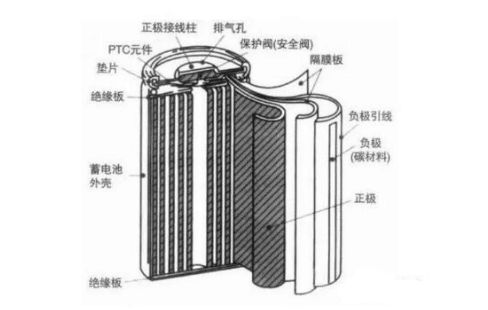

18650锂电池的结构图：

18650锂电池内部结构拆解图：

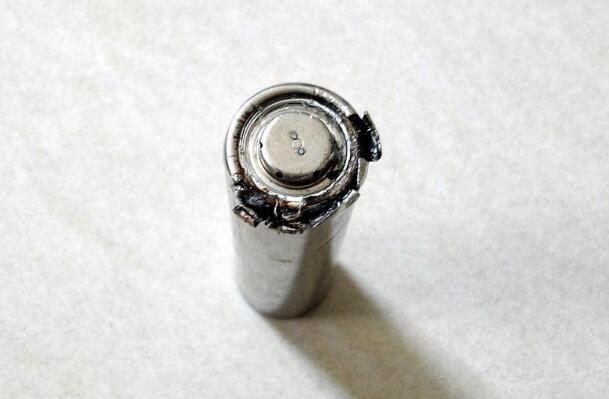

　　 1、用尖嘴钳夹开电池头部

　　 2、用尖嘴钳夹开电池头部

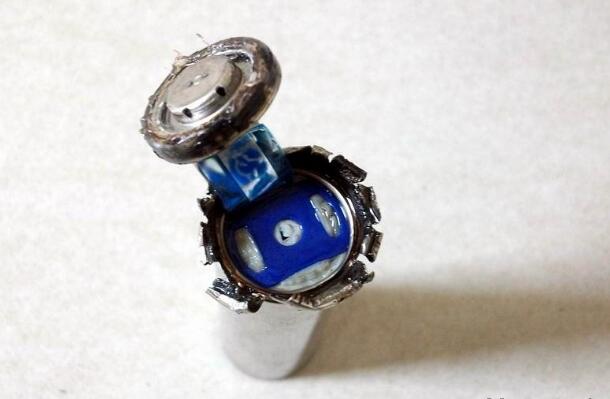

　　3、拆开电池头看见内部结构

　　 4、取下电池正极帽

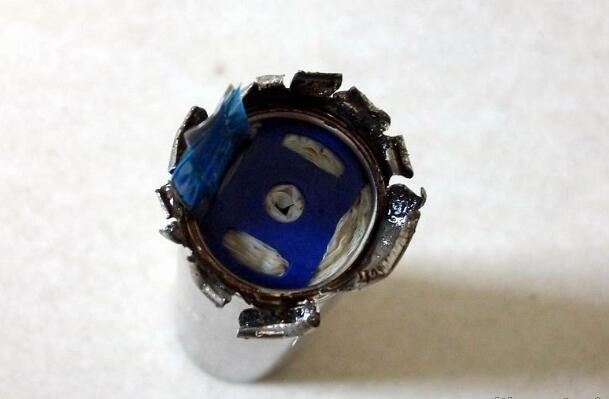

　　 5、电池内部构造

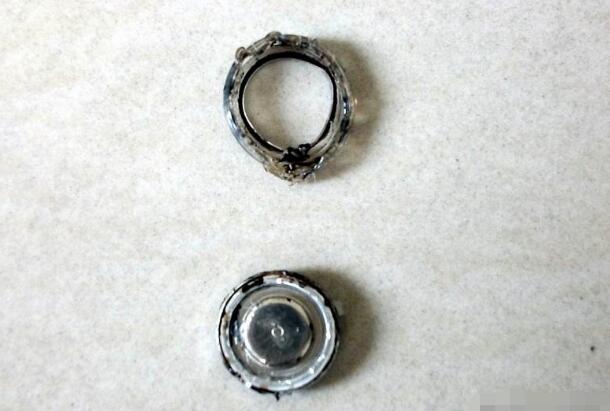

　　6、取下正极帽的绝缘套

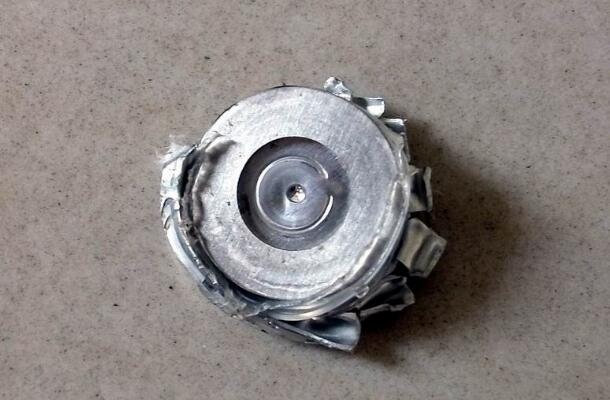

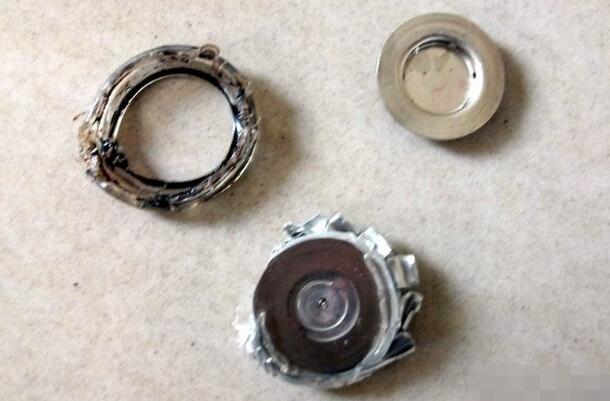

　　 7、拆解后的正极帽

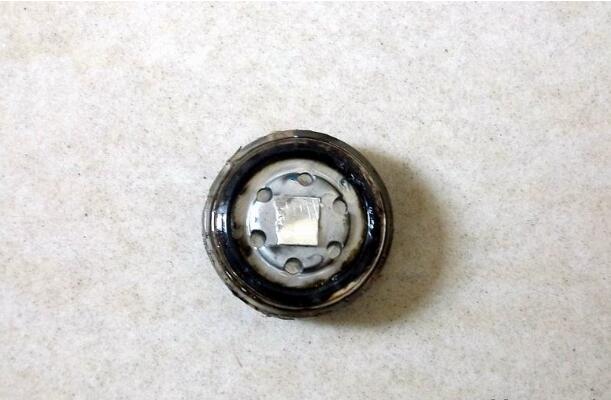

　　8、这个就是所谓的“安全阀”，有点像轻触开关，电池0V和这个有直接关系

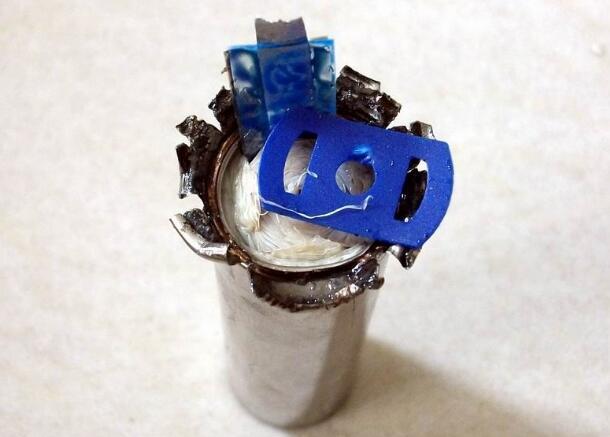

　　 9、取下保护盖

　　电池内部像树的年轮一样的玩意，伴随着电解液湿湿的，一圈一圈的，用绝缘的胶带裹着。

　　通过拆解我们可以发现，18650电芯由：金属外壳、正极、负极、薄膜和电解质五部分组成，它们各司其职，以确保正常充放电。
