锂离子电池管理芯片及其低功耗设计实用方案

　　早在1912年，以金属锂作为电极的锂电池(LiBattery)的研究就开始了，到上世纪七十年代，不可充电的锂电池才首次应用在商业领域。上世纪八十年代，研究的重点集中在可充电的锂离子电池(Li-ionBattery)上，但并没有成功解决电池的安全性问题。一直到1991年，Sony公司首次实现了锂离子电池商业化，被认为是能源技术领域的一个重要的里程牌。

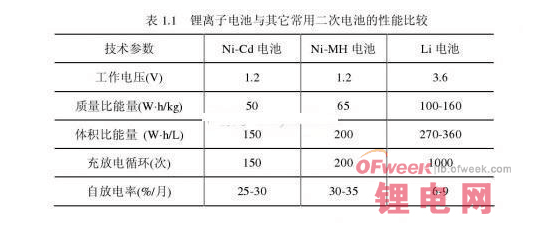

　　如表1.1所示，和Ni-Cd等其它二次电池相比，锂离子电池具有更高的能量密度(包括质量比能量和体积比能量)、更高的充放电循环、更低的放电率和更高的单节电池工作电压(3.6V)。显然，锂离子电池的高工作电压将有利于减小移动装备的尺寸，高能量密度将有利于电池的轻量化，低放电率也能保证存储期间的正常使用。

　　这十几年间，锂离子电池的应用获得了巨大发展，现已成为通讯类电子产品的主要能源之一，被广泛应用在笔记本电脑、GSM/CDMA、数码相机、摄像机及PDA等高端便携式消费类电子产品中。如果将1997年以前适应笔记本电脑市场、降低电池成本、提高容量称为锂离子电池第一个黄金时期，那么在手机、摄像机等便携电子产品的普及将使锂离子电池产业进入第二个黄金时期。比如，2004年94%的手机电池是锂离子电池。随着技术的发展，对锂离子电池的需求将日益旺盛，2005年预计达12亿只。从锂离子电池的生产和销售分布来看，在2000年以前，日本是锂离子电池的最大生产和销售国，市场占有率达到95%以上。但近年来随着中国和韩国的迅速崛起，日本一支独秀的格局已经被逐渐打破，预计2005年日本锂离子电池的全球市场占有率将跌至50%以下。

2、锂离子电池管理芯片的重要性：

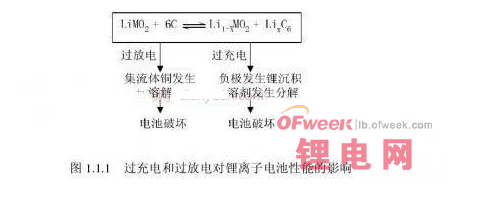

　　在锂离子电池的研究开发中，提高使用安全性问题一直是研究的重点。由于质量比能量高，而且电解液大多为有机易燃物等，当电池热量产生速度大于散热速度时，就有可能出现安全性问题。有研究指出，锂离子电池在滥用时，有可能达到700°C以上的高温，从而导致电池出现冒烟、着火乃至爆炸;在过放电到低于1V时，正极表面将析出铜，造成电池内部短路;在过流情况下，电池内部温度也极易升高，使电池性能恶化乃至损坏。图1.1.1给出了在过充电和过放电情况下，锂离子电池内部的化学反应及性能的变化，式中M代表Co、Al、Ni等金属离子。

　要提高锂离子电池使用的安全性，除了进行深入的机理研究，选择合适的电极材料及优化整体结构之外，还必须通过电池外围的集成电路(IC)对电池进行有效的管理。有报道称近年来，电池管理(BatteryManagement)芯片，无论是销售额还是销售量在功耗管理(Power Management)芯片中有望增长得最快。锂离子电池管理目标包含对电池电压监测、充放电电流监测、温度监测、数据计算以及存储。管理芯片中，包括保护电路、燃料检测电路以及能够实行电池数据传输的系统被称为智能电池系统(Smart Battery System，SBS)。SBS除了能对电池进行有效地保护之外，还能输出电池剩余能量信号(可用LCD显示)，这将是锂离子电池管理芯片发展的主要目标。目前，SBS应用的协议发展到了SBdata1.1(数据协议)和SMbus2.0(总线协议)，而在IBM和索尼等笔记本电脑中，有几个型号已采用了基于电池保护电路的SBS.。

　　在锂离子电池管理芯片中，保护电路由于能够实现对电池电压、充放电电流监测，它既能单独内置在锂离子电池中，也能在SBS中充当二次保护电路用，更可贵的是，它能实现对Ni-Cd、Ni-H电池的同等保护，所以在电池管理芯片中占了很大的份额。

3、电池管理芯片的发展现状：

　　目前，国外的Unitrode、Texas、Dallas等公司纷纷开展了对锂离子电池管理芯片的研究和开发。和电池产量在全球市场占有率不断下滑不同的是，日本的锂离子电池管理芯片，尤其是保护电路的设计开发，始终在全球占有主导地位。最著名的产品是精工的S82系列、理光的R54系列和MITSUMI的MM3061系列等。其中，S82系列产品因为功能齐全、精度高和功耗低，被认为是锂离子电池管理芯片设计的领跑者之一。而在中国，除了台湾有个别单位已开发出了功能较为简单的保护芯片外，近年来，虽然也有个别大陆单位开始研究锂离子电池保护电路，但都处于起步阶段，精度低、没有统一的保护标准。更主要的是，目前国内还没有具有独立自主产权的电路出现。

　　目前，为了在最长的电池使用时间和最轻的重量之间取得平衡，越来越多的便携式设备如手机、摄像机等都采用单节锂离子电池作为主电源。目前单节锂离子电池的管理芯片研究，重点在于：

　　①除了要对电池充电过程进行有效管理外，还更迫切地需要实现对充电及使用过程的全程保护。这要求芯片不仅具有完备的保护功能，而且保护精度如电池电压、延时时间的检测和控制精度达到实用要求。

　　②应该尽可能地降低功耗以延长供电电池的使用寿命。作为封装后电池的一部分，芯片的驱动始终来自被管理的电池，因此要求芯片要有足够低的电流消耗。

　　作为一个数模混合信号电路，可以借鉴已有的一些功耗优化方法，但是结合应用特点降低功耗，还要进行更深入的理论探索。

　　因此，研究以单节锂离子保护电路为代表的电池管理芯片的低功耗，从系统功能实现到数模混合信号电路低功耗的设计，对电池管理芯片的设计乃至SBS的开发都将有相当的借鉴作用。
