欢迎进入东莞市江能电子科技有限公司网站
全国服务热线
135-5661-3391
钛酸锂电池生产流程
时间: 2018-11-02 11:46
浏览次数：
钛酸锂电池 的化成方式与流程： 开发技术： 循环寿命、安全、能量密度、快速充放电能力一直是衡量动力电池最重要的指标。 钛酸锂 材料由于其零应变、对锂电位高及纳米颗粒特性
循环寿命、安全、能量密度、快速充放电能力一直是衡量动力电池最重要的指标。钛酸锂材料由于其零应变、对锂电位高及纳米颗粒特性，使其具备高安全性、超长寿命、及可快充的先天优势，一直被认为是替代石墨的理想负极材料。但由于钛酸锂对锂电位较高，也造成电池能量密度低，续航里程相对短的不足，但少装电池、可快充的动力电池技术方案的提出使得钛酸锂电池有了更广阔的应用前景。因此当前关键是解决钛酸锂电池产业化过程中遇到的问题。
钛酸锂负极材料由于容易吸水，并且其活性较高，在电池体系中容易与电解液反应，发生胀气，因此钛酸锂电池在化成阶段，需要使副反应充分反应，并及时除去气体并在负极表面形成一层钝化膜，可以抑制后续使用过程中发生胀气，因此化成工艺对钛酸锂电池尤为重要。
专利201110294924.3公开了一种动力锂离子电池的化成方法，该方法分三个阶段对电池充电，每个阶段中间需长时间静置，电池预充后，将电池放入手套箱中，真空除去气体，再密封注液口。该方法采用闭口化成的方式可以有效的形成稳定的SEI膜。专利申请201310192025.1公开了提高钛酸锂电池循环寿命的化成方法，该方法采用小电流化成和高温老化，搁置后减压抽气，重复进行多次小电流化成和高温老化，使电池内部的水分充分发生反应，将生成气体抽出，从而解决钛酸锂电池胀气问题。上述方法通过反复多次除气、及多个化 成步骤可实现寿命提升，但是都存在化成时间长，工艺较复杂的问题。
技术特征：
1.一种钛酸锂电池的化成方法，其特征在于，将注入电解液后的气囊式电池放入压力化成设备中，全程对电池施加一定的压力和温度，同时对电池运行充放电程序，充放电程序结束后，电池进行真空除气囊、封口。
2.根据权利要求1所述的化成方法，其特征在于，所述钛酸锂电池的负极活性物质为钛酸锂，正极活性物质为钴酸锂、锰酸锂、镍锰钴酸锂中的一种或多种。
3.根据权利要求1或2所述的化成方法，其特征在于，所述施加的压力为0.05MPa-0.3MPa。
4.根据权利要求1-3任一所述的化成方法，其特征在于，所述温度为50℃-80℃。
5.根据权利要求1-4任一所述的化成方法，其特征在于，所述充放电程序为分别以一定电流进行恒流充放电。
6.根据权利要求1-5任一所述的化成方法，其特征在于，所述充放电程序为：以0.1倍率-1.0倍率的电流恒流充电到2.8V，静置5min-120min，再以0.1倍率-1.0倍率的电流恒流放电到1.5V，循环1-3次。
7.根据权利要求1-6任一所述的化成方法，其特征在于，所述钛酸锂电池的工作电压范围为1.5V-2.8V。
8.一种钛酸锂电池，其特征在于该电池根据权利要求1-7任一所述的化成方法制成。

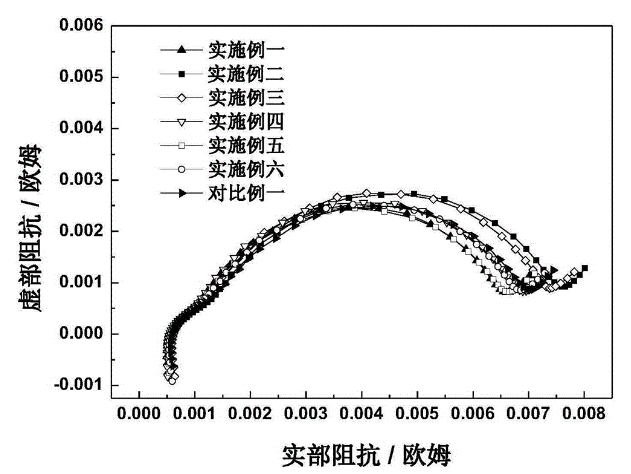

技术总结：
本发明属于锂离子电池技术领域，具体涉及一种钛酸锂电池的化成方法，该方法将注液后的气囊式电池放入压力化成设备中，对电池施加一定的压力和温度，同时对电池启动充放电程序，之后对电池进行真空除气囊、封口，即化成结束。本发明将钛酸锂电池常规化成工艺中的预充、真空除气、高温老化多个步骤同时完成，缩短化成时间，省去了原有各工步间的转运等过程，工艺简单，适合工业化生产。本发明的化成方法能使钛酸锂电池化成过程中产生的气体及时排出，并且加速负极材料与电解液的反应，使得负极表面的钝化膜形成的更稳定，电池性能优异。
上一篇：磷酸铁锂电池生产流程
下一篇：钛酸锂电池的优点和缺点
Copyright © 东莞市江能电子科技有限公司 版权所有 粤ICP备18161557号
全国服务电话：0769-26988485 传真：0769-33359525
公司地址：中国广东省东莞市万江街道金鳌路9号
公司网址：www.jnbattery.com 东莞锂电池
在线客服
